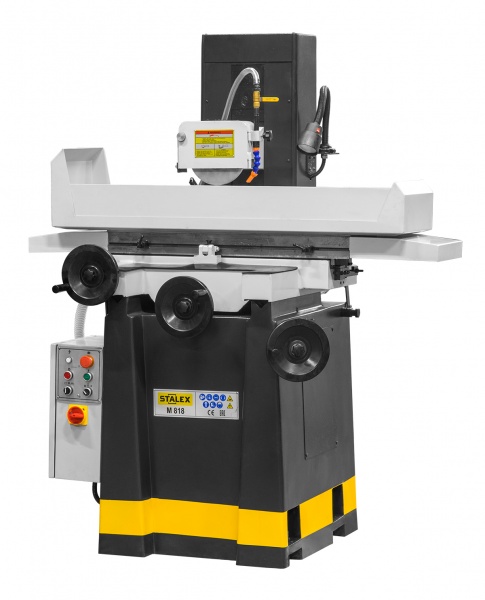

Плоскошлифовальный станок STALEX M818A
Описание
Станок предназначен для чистовой обработки в ручном режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными ребрами жесткости
Закаленные и отшлифованные линейные направляющие для движения стола
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
Централизованная система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
Поперечное движение стола с помощью точной двойной V-образной направляющей
Незаменим для небольших деталей и быстрых шлифовальных операций
Электрокомпоненты Siemens
Изготовлен по стандарту CE
Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными ребрами жесткости
Закаленные и отшлифованные линейные направляющие для движения стола
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
Централизованная система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
Поперечное движение стола с помощью точной двойной V-образной направляющей
Незаменим для небольших деталей и быстрых шлифовальных операций
Электрокомпоненты Siemens
Изготовлен по стандарту CE
Характеристики
Модель: M818
Размер стола: 450х210 мм
Т-образный паз: 1/13 мм
Макс. длина продольного шлифования: 560 мм
Макс. длина поперечного шлифования: 225 мм
Макс. расстояние ось шпинделя-стол: 440 мм
Размер электромагнитного стола: 200х400 мм
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
- вручную: 500 мм
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Макс. ручное поперечное перемещение: 240 мм
Поперечный ход стола за оборот маховика: 5 мм/об
Цена деления нониуса попер. перемещения: 0,02 мм
ВЕРТИКАЛЬНАЯ ПОДАЧА:
Перемещение шпинделя за оборот маховика: 1 мм/об
Цена деления нониуса вертикального перемещения: 0,005 мм
Частота вращения шпинделя: 2850 об/мин
Диаметр шлифовального круга: 200 мм
Ширина шлифовального круга: 13мм, max 20
Отверстие шлифовального круга: 31,75 мм
МОЩНОСТЬ:
Выходная мощность: 1,1 кВт
Объем бака СОЖ: 55 л
Гидростанция: 0,5 кВт
Потребляемая мощность: 1,5 кВт
Габаритные размеры (ДхШхВ), мм: 1460х1200х1740
Габариты упаковки (ДхШхВ): 1500х1650х1980 мм
Масса нетто/брутто: 850/970 кг
